产品中心

01

电流探头

CURRENT PROBES

用于 EMI 测试中导体射频电流的测量与注入，分电流监测探头和电流注入探头两个系列，满足 GJB 151C-2024 和 MIL-STD-461H 测试要求。每个型号均可提供转移阻抗校准数据。

GJB 151C MIL-STD-461H RTCA DO-160G CISPR 16 / 25

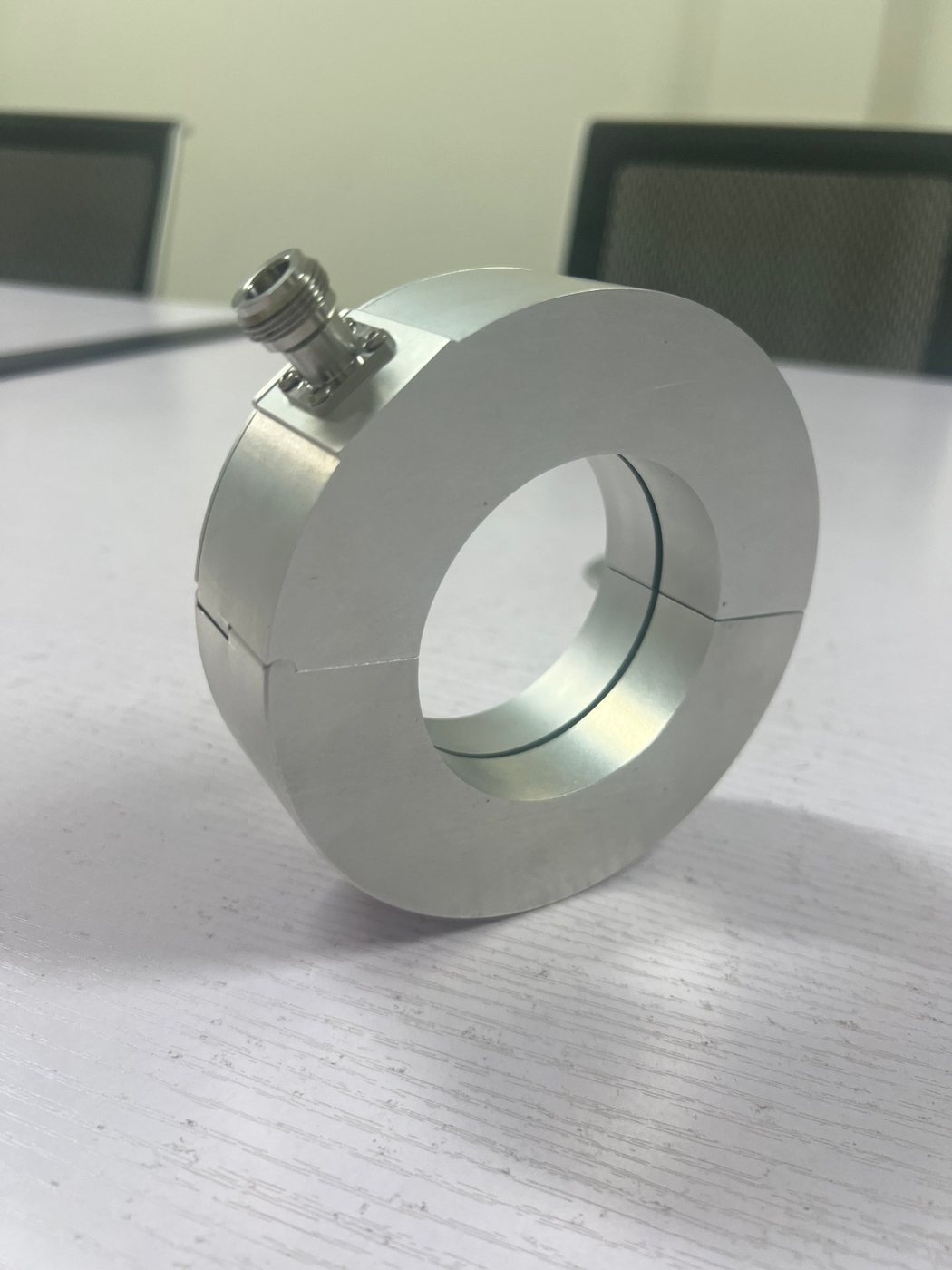

电流监测探头（TC221 ~ TC228A）

夹持式探头，适用于 EMI 测试中测量导体上射频电流，具有频带宽、灵敏度高、平坦度好等特点。共同参数：输入阻抗 50 Ω，N 型连接器。

型号	适用频率	内径	转移阻抗（平坦区）	符合标准
TC221	4 kHz ~ 400 MHz	44 mm	详见规格书	GJB 151C / MIL-STD-461H
TC222	20 Hz ~ 200 MHz	44 mm	10 Ω / 20 dBΩ	GJB 151C / MIL-STD-461H
TC223	20 Hz ~ 300 MHz	44 mm	10 Ω / 20 dBΩ	GJB 151C / MIL-STD-461H
TC224	20 Hz ~ 400 MHz	44 mm	3.6 Ω / 10 dBΩ	GJB 151C / MIL-STD-461H
TC225	4 kHz ~ 500 MHz	40 mm	详见规格书	GJB 151C / MIL-STD-461H / CISPR 25
TC226	20 Hz ~ 300 MHz	70 mm	详见规格书	GJB 151C / MIL-STD-461H
TC227	1 kHz ~ 500 MHz	70 mm	详见规格书	GJB 151C / MIL-STD-461H
TC228	10 Hz ~ 500 kHz	32 mm（外径 94 mm）	详见规格书	GJB 151C / MIL-STD-461H
TC228A	10 Hz ~ 500 kHz	67 mm（外径 142 mm）	详见规格书	GJB 151C / MIL-STD-461H

标准交货周期 2~4 周（TC227 为 4~6 周）。各型号详细指标详见产品规格书，欢迎来电咨询选型。

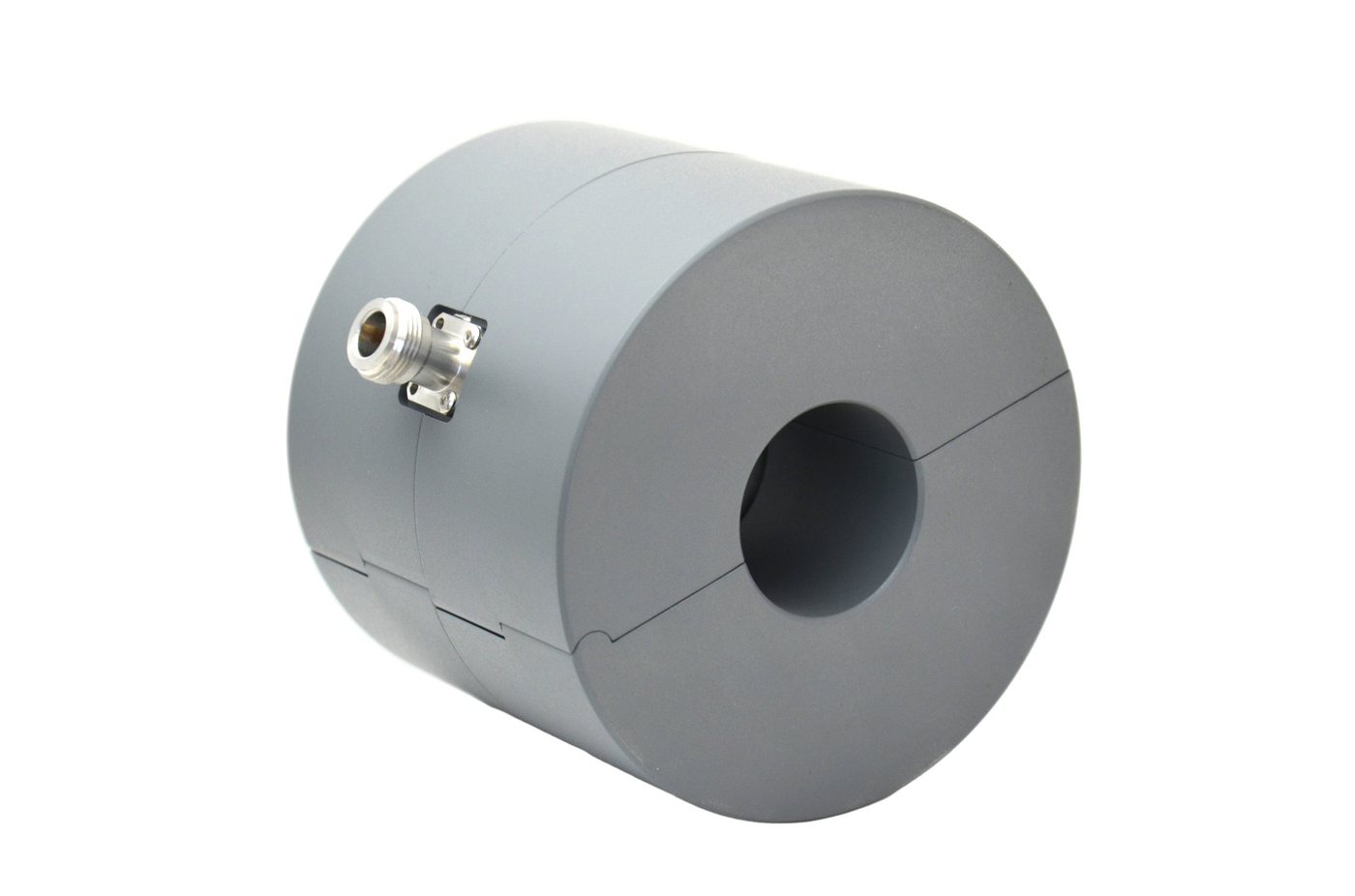

电流注入探头（TC211 ~ TC218）

宽频带电流注入探头，主要用于 EMC/EMI 测试中向待测设备 / 分系统注入射频信号。共同参数：内径 40 mm，外径 118 mm，输入阻抗 50 Ω，N 型连接器，满足 GJB 151C-2024、MIL-STD-461H 测试要求。

型号	适用频率	插入损耗 / 功率	符合标准	特点
TC211	4 kHz ~ 400 MHz	2 MHz~400 MHz 范围内优于 9 dB	GJB 151C / MIL-STD-461H	宽频带标准型，注入电流 50 A，最大输入功率 100 W（持续 30 min），约 2650 g
TC211B	4 kHz ~ 400 MHz	10 kHz 处低于 28 dB	GJB 151C / MIL-STD-461H	TC211 增强型，注入电流 50 A，约 2650 g
TC212	500 Hz ~ 500 MHz	2 MHz~450 MHz 范围内优于 9 dB	GJB 151C / MIL-STD-461H	低频扩展型，约 2650 g
TC213	4 kHz ~ 400 MHz	500 W 大功率	GJB 151C / MIL-STD-461H	宽频带大功率型，约 2600 g
TC215	4 kHz ~ 500 MHz	详见规格书	GJB 151C / MIL-STD-461H / RTCA DO-160G	轻薄型（厚度 50 mm），约 1000 g
TC216	4 kHz ~ 500 MHz	详见规格书	GJB 151C / MIL-STD-461H / RTCA DO-160G	轻薄型（厚度 60 mm），约 1200 g
TC218	4 kHz ~ 500 MHz	详见规格书	GJB 151C / MIL-STD-461H / RTCA DO-160G	中等厚度型（80 mm），约 2200 g

标准交货周期 2~4 周。以上数据来源于第三方计量机构校准报告及厂家实验室自测结果，具体以规格书与校准报告为准。TC211 / TC221 计量校准报告可在此下载 →

02

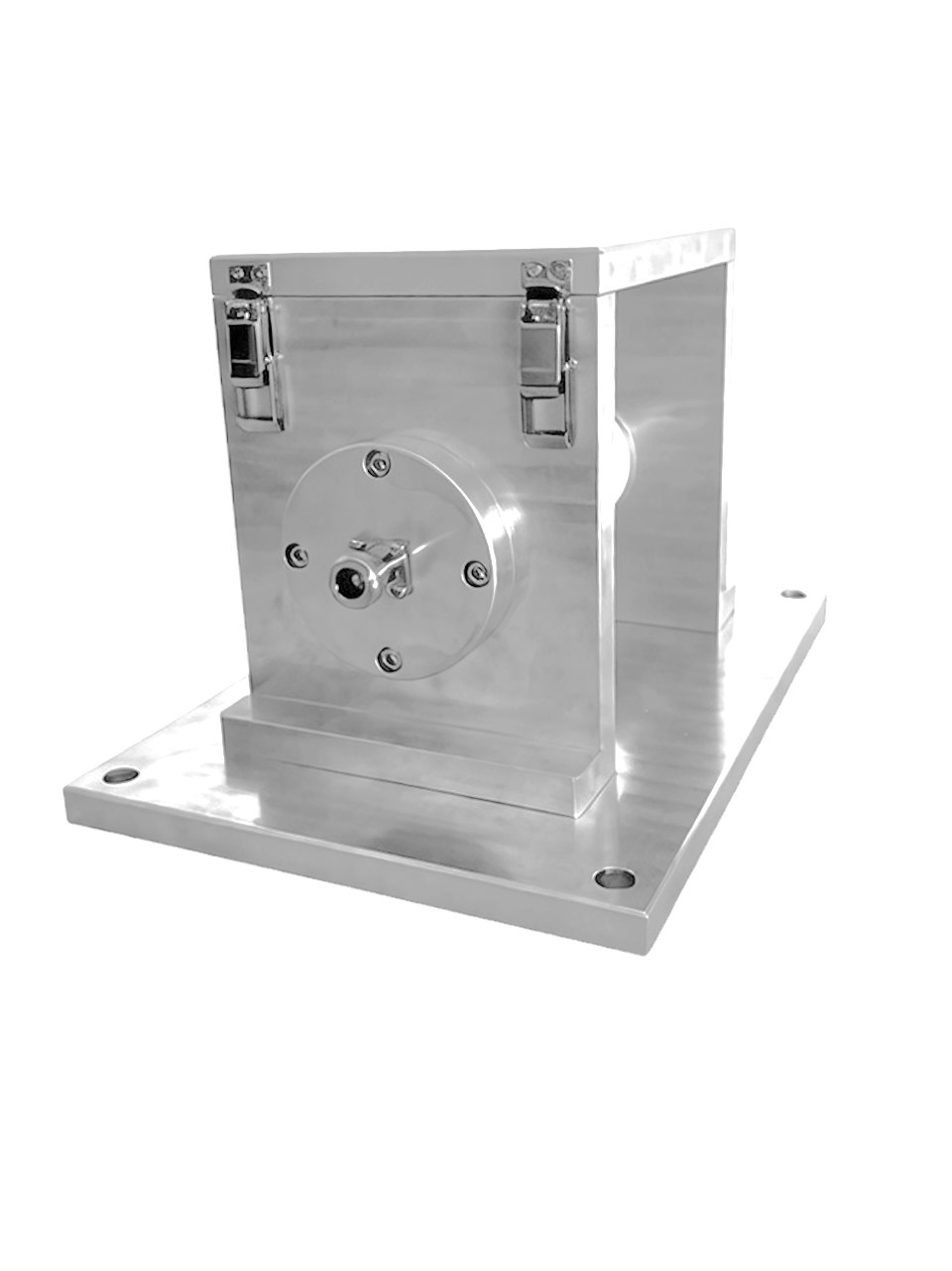

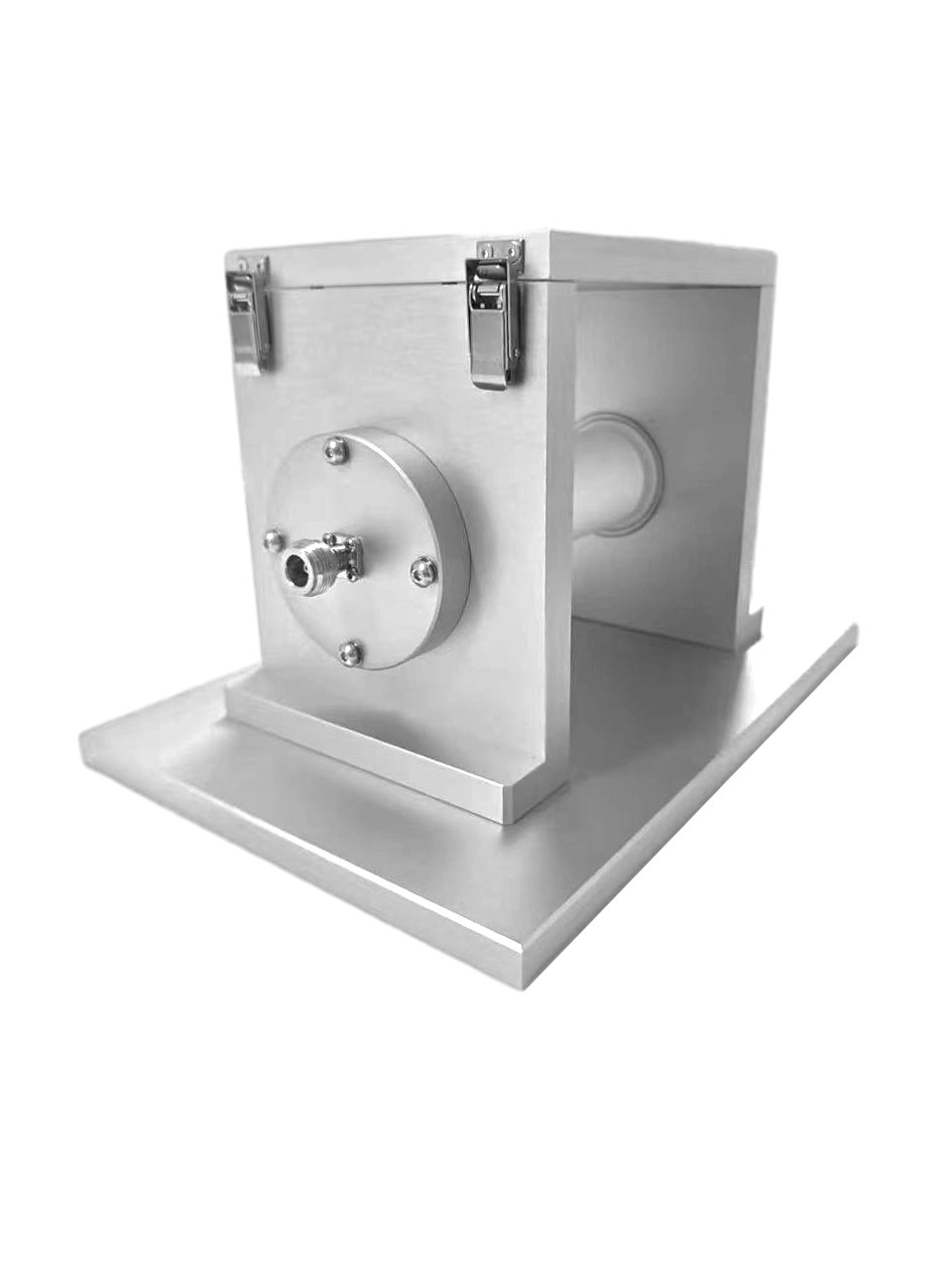

校准夹具

CALIBRATION FIXTURES

用于电流探头的计量校准，分监测探头校准夹具和注入探头校准夹具两个系列。多个型号可直接替代进口同类产品，适配国内外主流电流探头，提供 VSWR 实测曲线数据。

监测探头校准夹具

型号	适用频率	VSWR	适配探头
TC-233	4 kHz ~ 400 MHz	< 2.36	TC221~TC224、TC226 及进口同类监测探头
TC-236-a	10 Hz ~ 500 MHz	< 2	TC221~TC226 及进口同类监测探头
TC-236-ap	10 Hz ~ 500 MHz	< 1.4	进口主流监测探头（32 mm 口径系列）
TC-237-a	100 Hz ~ 1 GHz	< 2.9	进口主流监测探头（40 mm 口径系列）
TC-F-37-2	10 kHz ~ 1 GHz	< 2.9	进口主流监测探头（12 mm 口径系列）
TC-F-14	10 Hz ~ 100 MHz	< 1.15	进口主流监测探头（32 mm 口径系列）
TC-F-14A	10 Hz ~ 200 MHz	< 1.07	进口主流监测探头（67 mm 口径系列）
TC-F-75B	1 kHz ~ 500 MHz	< 1.27	进口主流监测探头（70 mm 口径系列）

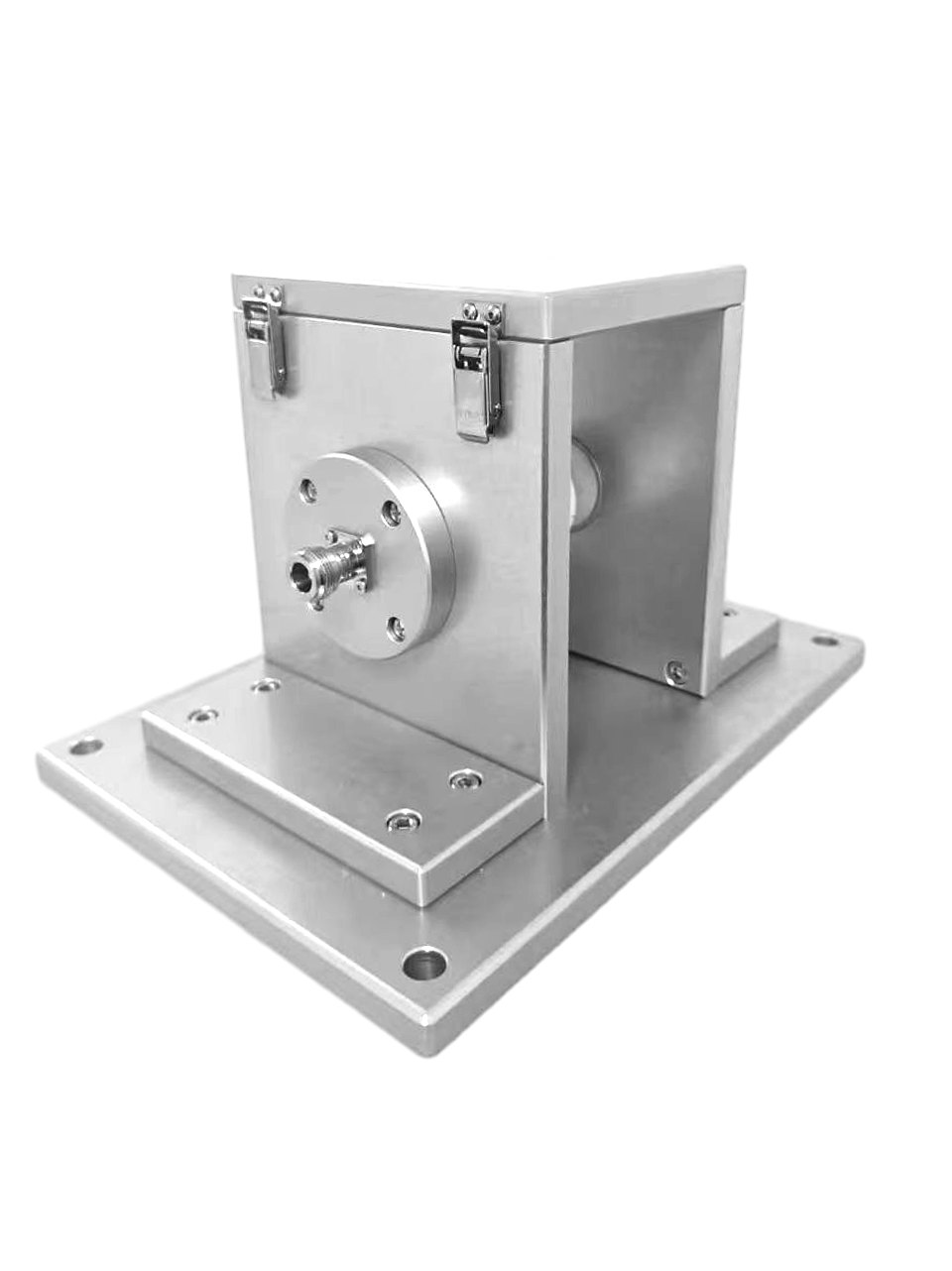

注入探头校准夹具

型号	适用频率	VSWR / 指标	适配探头
TC-231	4 kHz ~ 400 MHz	VSWR < 3.2	TC211、TC215
TC-BCICF-1	4 kHz ~ 400 MHz	VSWR < 2.9	进口主流注入探头（40 mm 口径系列）
TC-BCICF-4	4 kHz ~ 400 MHz	VSWR < 6.3	进口主流注入探头（大口径长系列）
TC-F-120-9A	150 kHz ~ 230 MHz	插入损耗差值 < 1.6 dB	进口主流注入探头
TC-F-140	100 kHz ~ 1 GHz	VSWR < 4	进口主流注入探头（1 GHz 频段）

标准交货周期 2~4 周。测量结果来源于厂家实验室自测，因批次和工艺不同曲线仅供参考，以计量校准报告结果为准。

03

线性阻抗稳定网络（LISN）

LINEAR IMPEDANCE STABILIZATION NETWORK

用于电磁传导发射测量中隔离电源干扰、为被试设备（EUT）提供规定的电源阻抗。按适用标准分军标、DO-160、CISPR 三个系列，射频输出接口可定制，各型号均配套专用校准夹具（需另行订购）。

GJB 151C MIL-STD-461H RTCA DO-160G CISPR 16 / 25

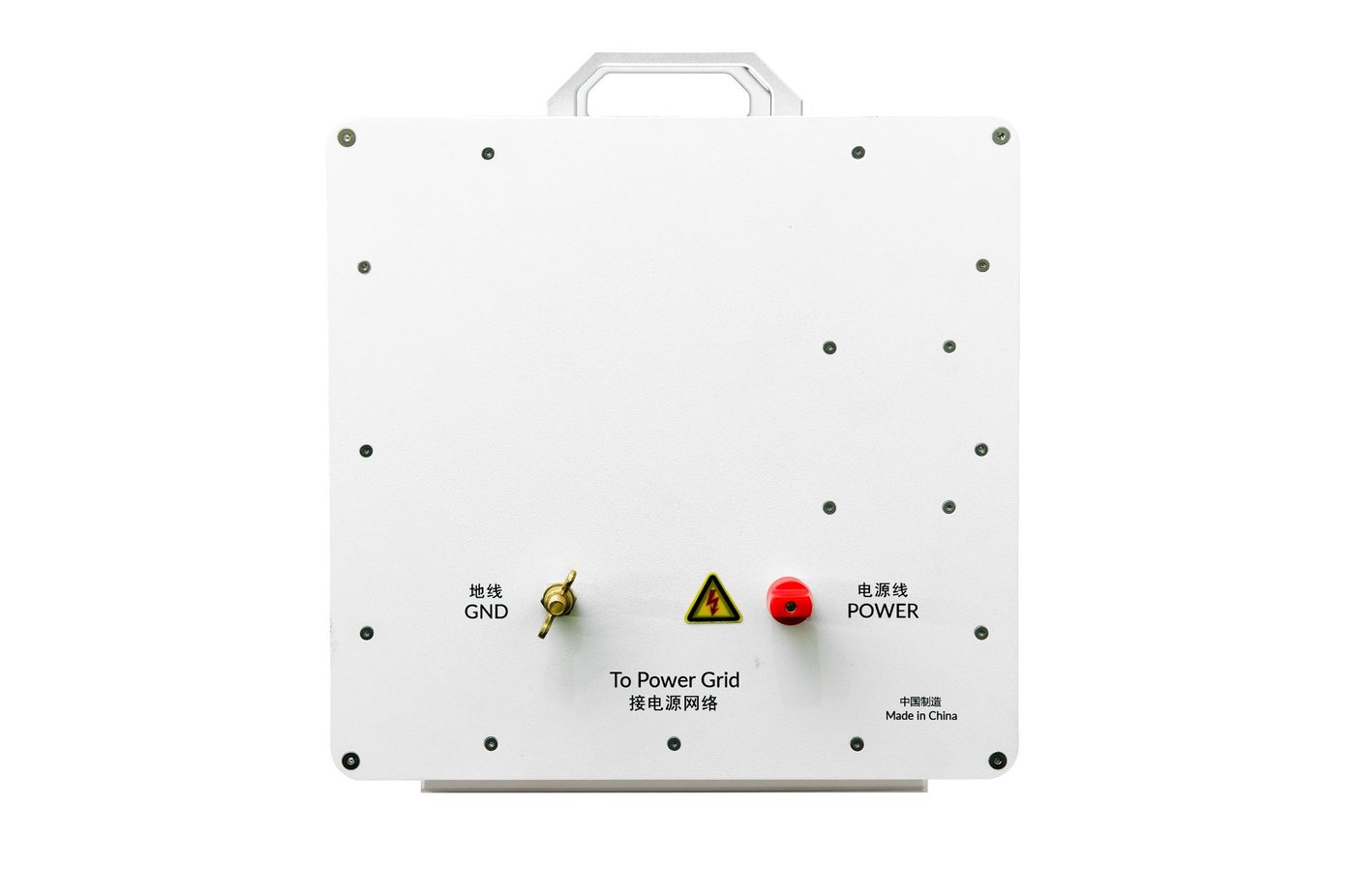

军标 LISN（TCML 系列）与 CISPR LISN

型号	频率范围	电路形式	额定电压	额定电流	符合标准
TCML-8112HV-A/B	10 kHz~100 MHz	(50 µH+5 Ω)‖50 Ω	800 VDC / 600 VAC(50/60Hz) / ≥150 VAC(400Hz)	≥100 A 连续（150 A 有限时间）	GJB 151C / MIL-STD-461H

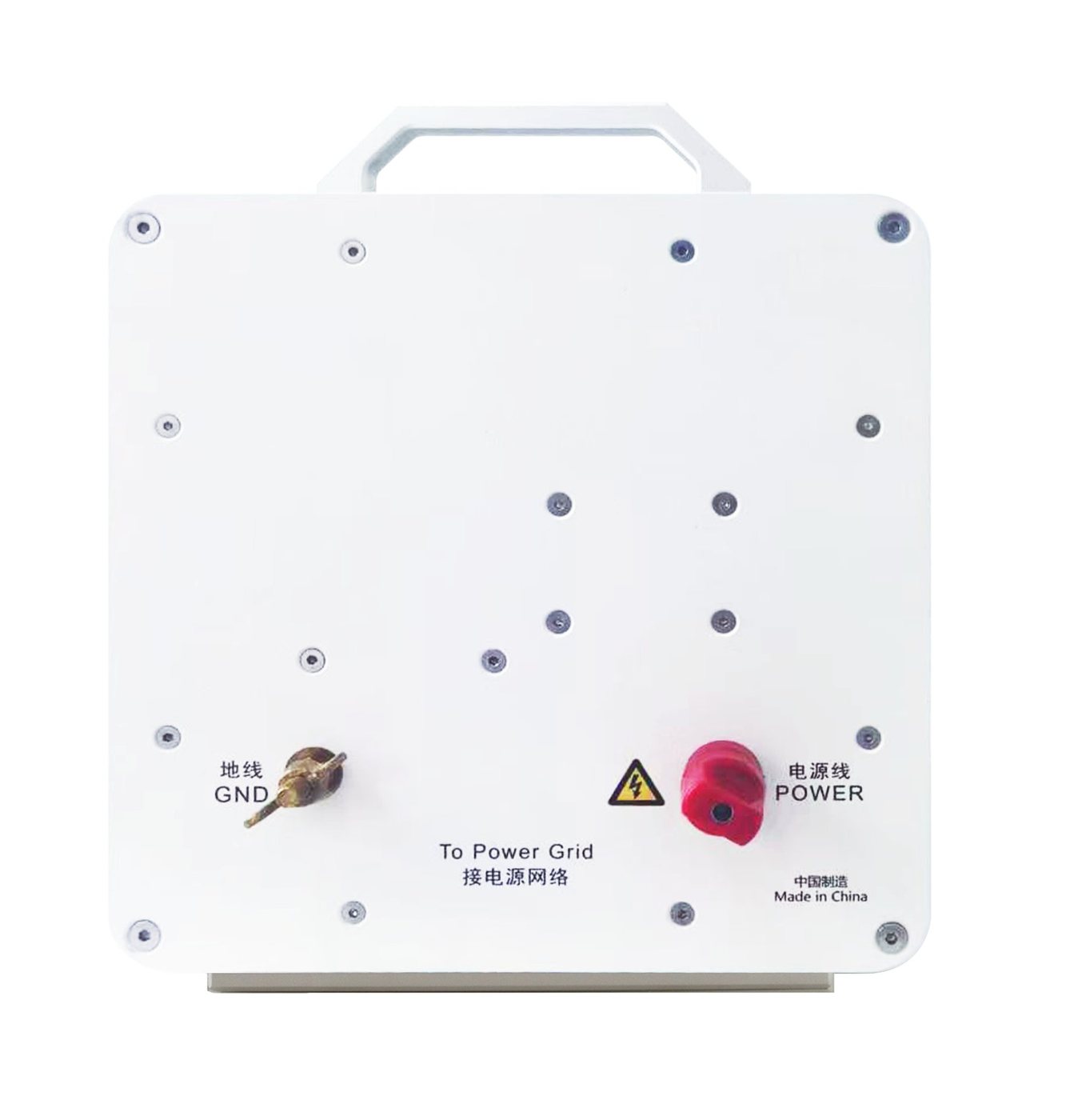

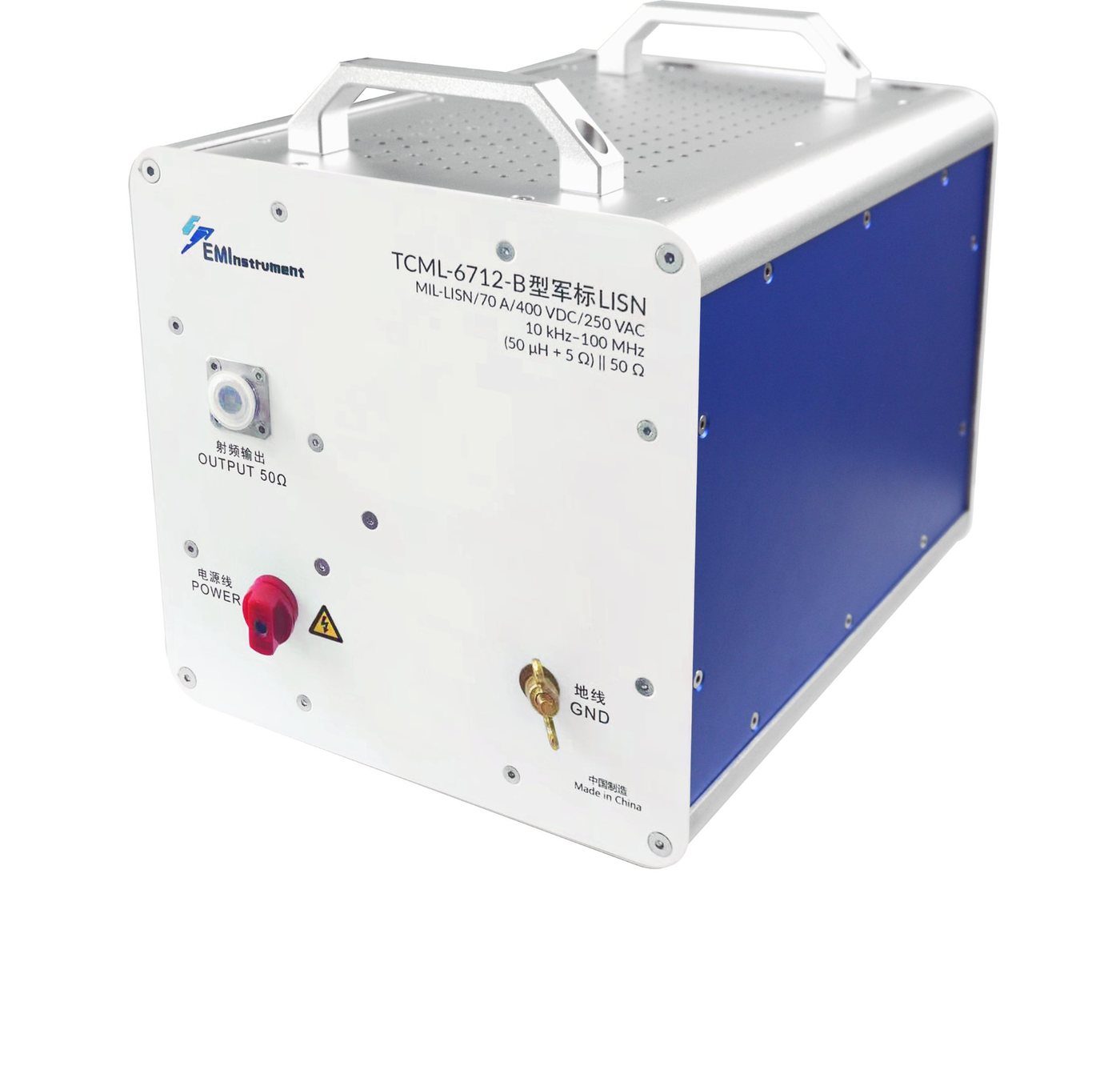

TCML-6712	10 kHz~100 MHz	(50 µH+5 Ω)‖50 Ω	400 VDC / 250 VAC(50/60Hz) / 115 VAC(400Hz)	70 A（通风对流环境 ≥30 min）	GJB 151C / MIL-STD-461H

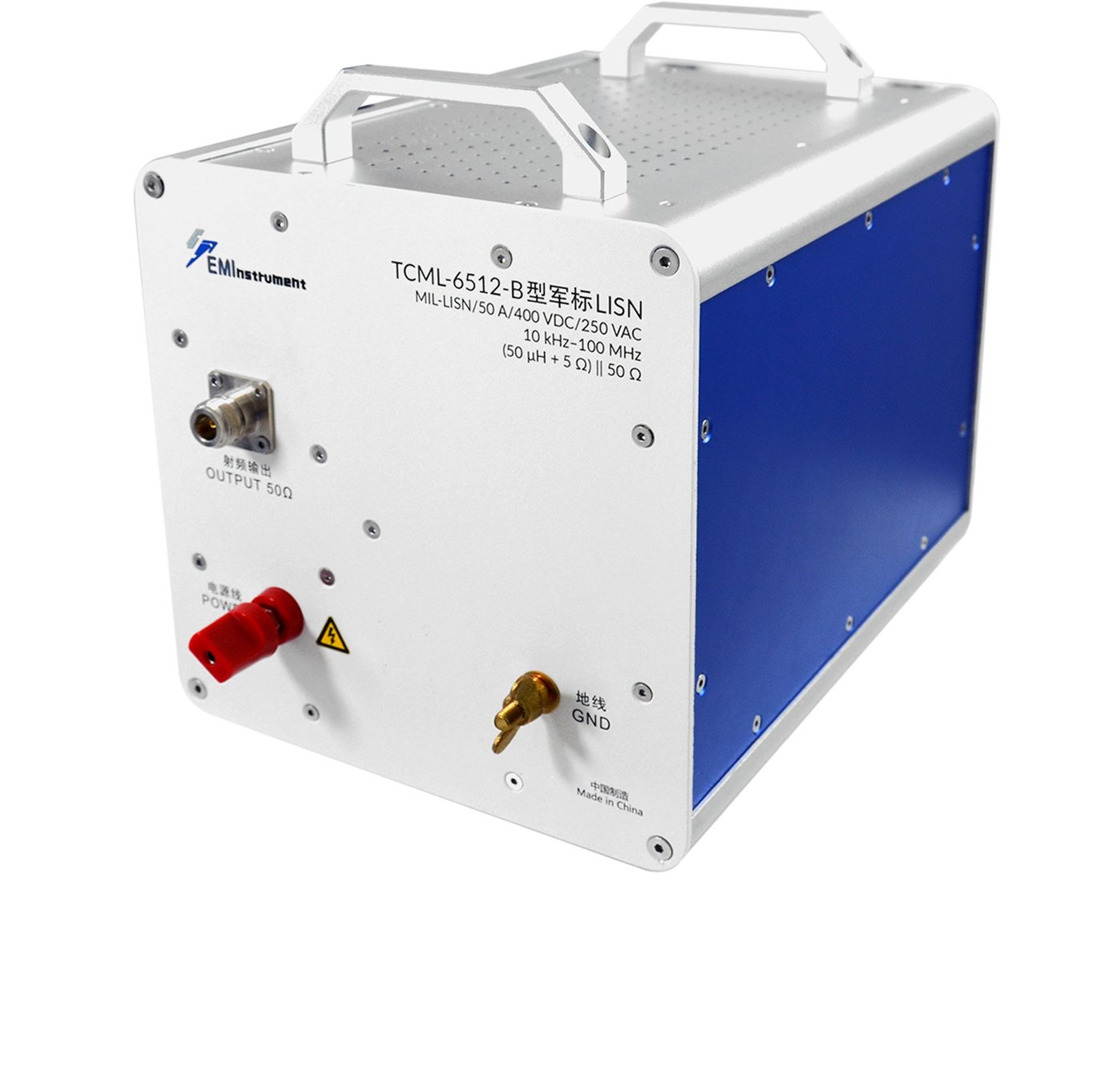

TCML-6512	10 kHz~100 MHz	(50 µH+5 Ω)‖50 Ω	400 VDC / 250 VAC(50/60Hz) / 115 VAC(400Hz)	50 A 连续	GJB 151C / MIL-STD-461H

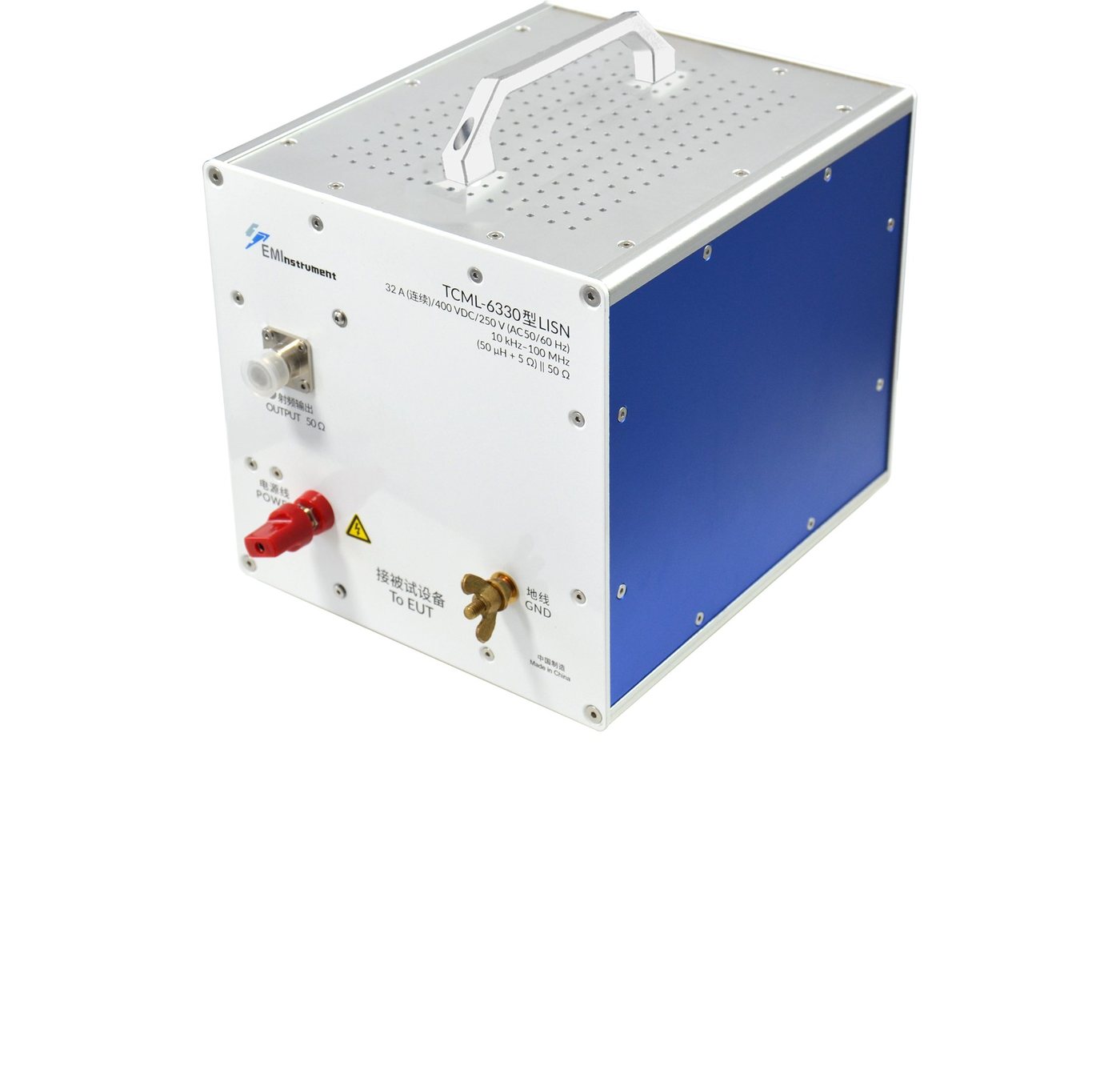

TCML-6330	10 kHz~100 MHz	(50 µH+5 Ω)‖50 Ω	400 VDC / 250 VAC(50/60Hz) / 115 VAC(400Hz)	32 A 连续	GJB 151C / MIL-STD-461H
TCAM-6715	100 kHz~150 MHz	(5 µH+1 Ω)‖50 Ω±10%	800 VDC / 400 VAC(50/60Hz) / 300 VAC(400Hz)	70 A 连续（100 A 有限时间）	CISPR 16/25、RTCA DO-160G

TCML-8112HV 的 A 型部分元器件为进口，B 型为全自主可控型；TCML-6712/6512/6330 与 TCAM-6715 均为全自主可控型。单相，工作温度 0 ℃~40 ℃，贮存温度 -40 ℃~70 ℃。

DO-160 LISN（TCDL 系列）

适配 RTCA DO-160G 航空机载设备传导发射测试，轻量便携，功能指标详见选型表。

型号	主体尺寸（mm）	重量	配套夹具
TCDL-8500	180 × 200 × 221	< 7 kg	TCCF-8500
TCDL-8120	150 × 170 × 225	< 4.5 kg	TCCF-8120
TCDL-8110	150 × 150 × 200	< 3.8 kg	TCCF-6710
TCDL-6710	150 × 150 × 170	< 2.8 kg	TCCF-6710
TCDL-6510	130 × 150 × 170	< 2.3 kg	TCCF-6510

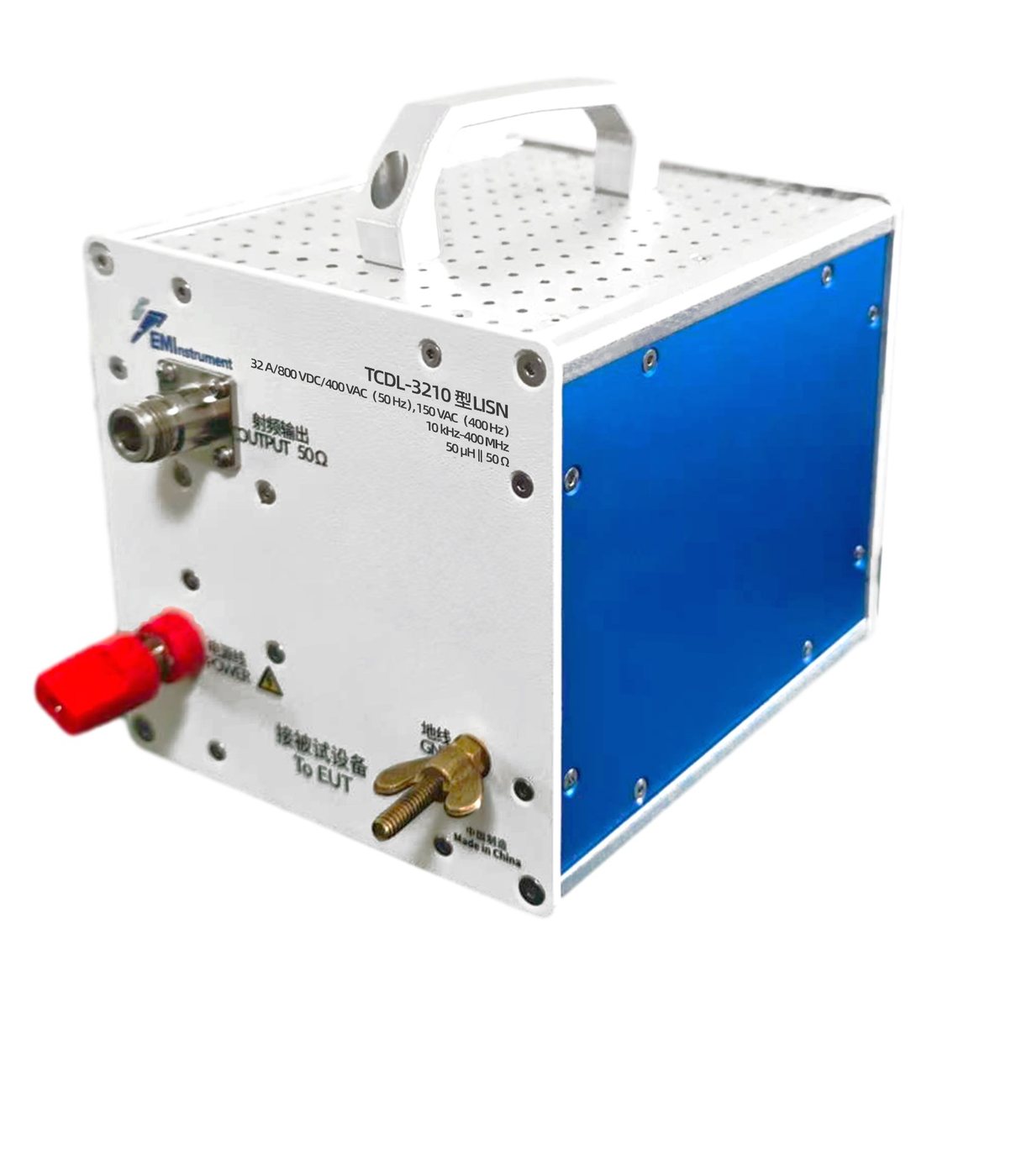

TCDL-3210	100 × 150 × 150	< 2.1 kg	TCCF-3210
TCDL-1610	100 × 110 × 170	< 2 kg	TCCF-1610

配套夹具需另行订购。阻抗特性、分压系数等指标以规格书与校准报告为准。

04

精密元件

PRECISION COMPONENTS

CS101、CE101、RS101 等测试项的配套元件，按国家军用标准相关校验与测试要求设计。

精密电阻

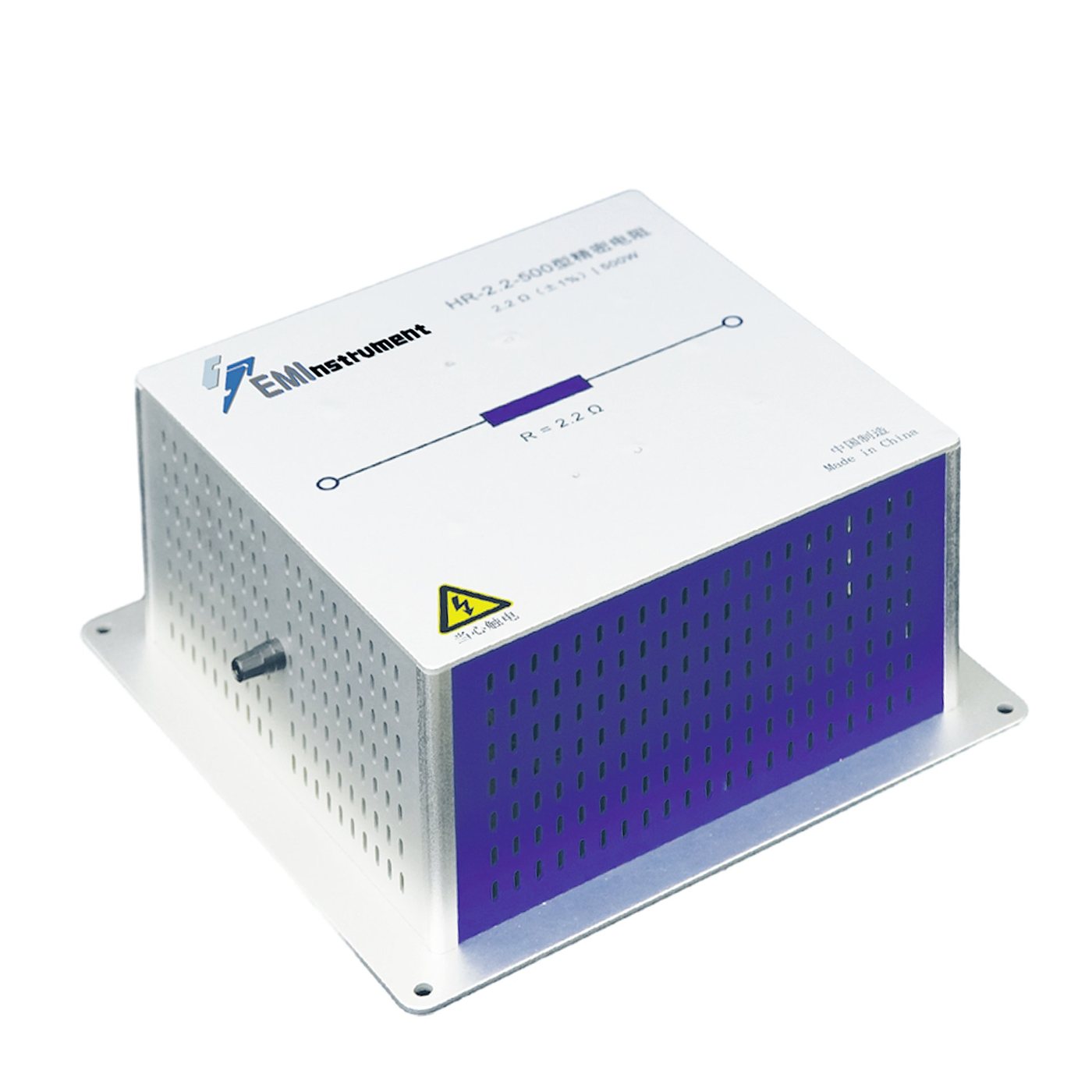

TC-2.2-500 精密电阻 — TC-2.2-500（2.2 Ω / 500 W，RS101 匹配）

型号	标称阻抗	误差	额定功率	额定电流	用途

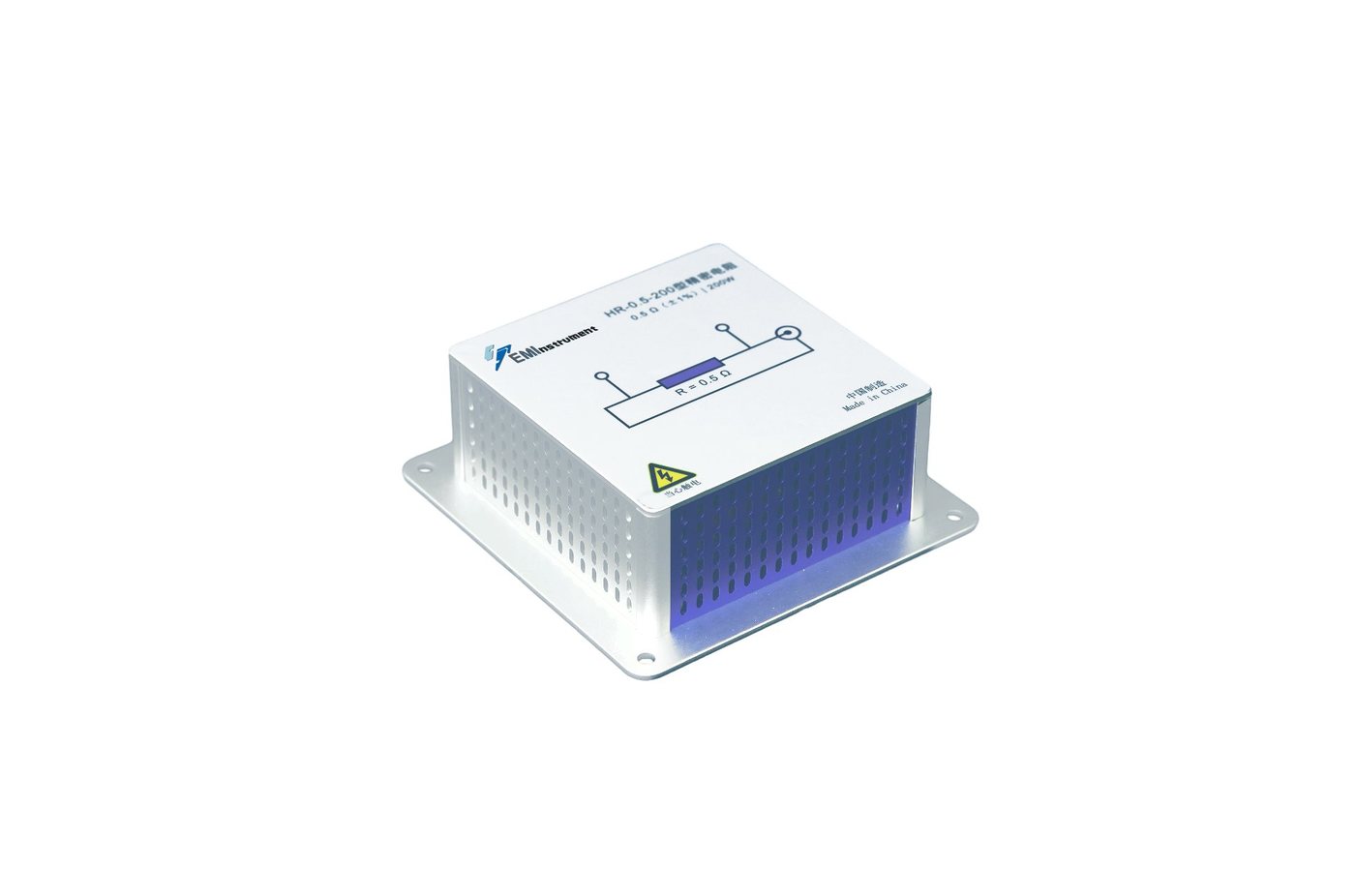

TC-0.5-200	0.5 Ω	±1%	200 W	20 A	CS101 校验：检查输出电压波形并获得校验功率值

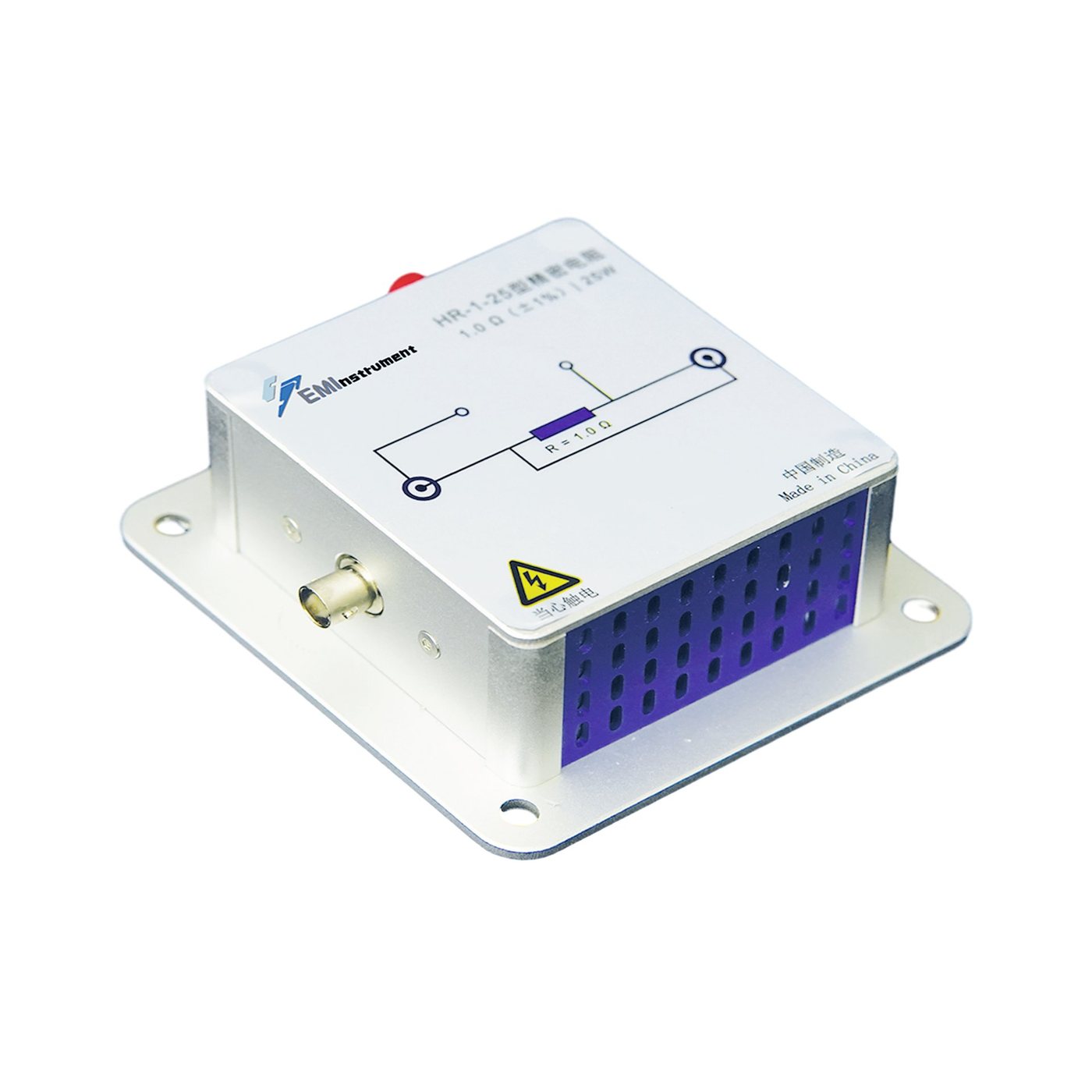

TC-1-25	1 Ω	±1%	25 W	5 A	CE101 校验：测量电流电平并检查波形
TC-2.2-500	2.2 Ω	±1%	500 W	15.07 A	RS101 测试：匹配音频功率放大器输出阻抗

精密电容

型号	标称容值	误差	额定电压	额定电流	用途

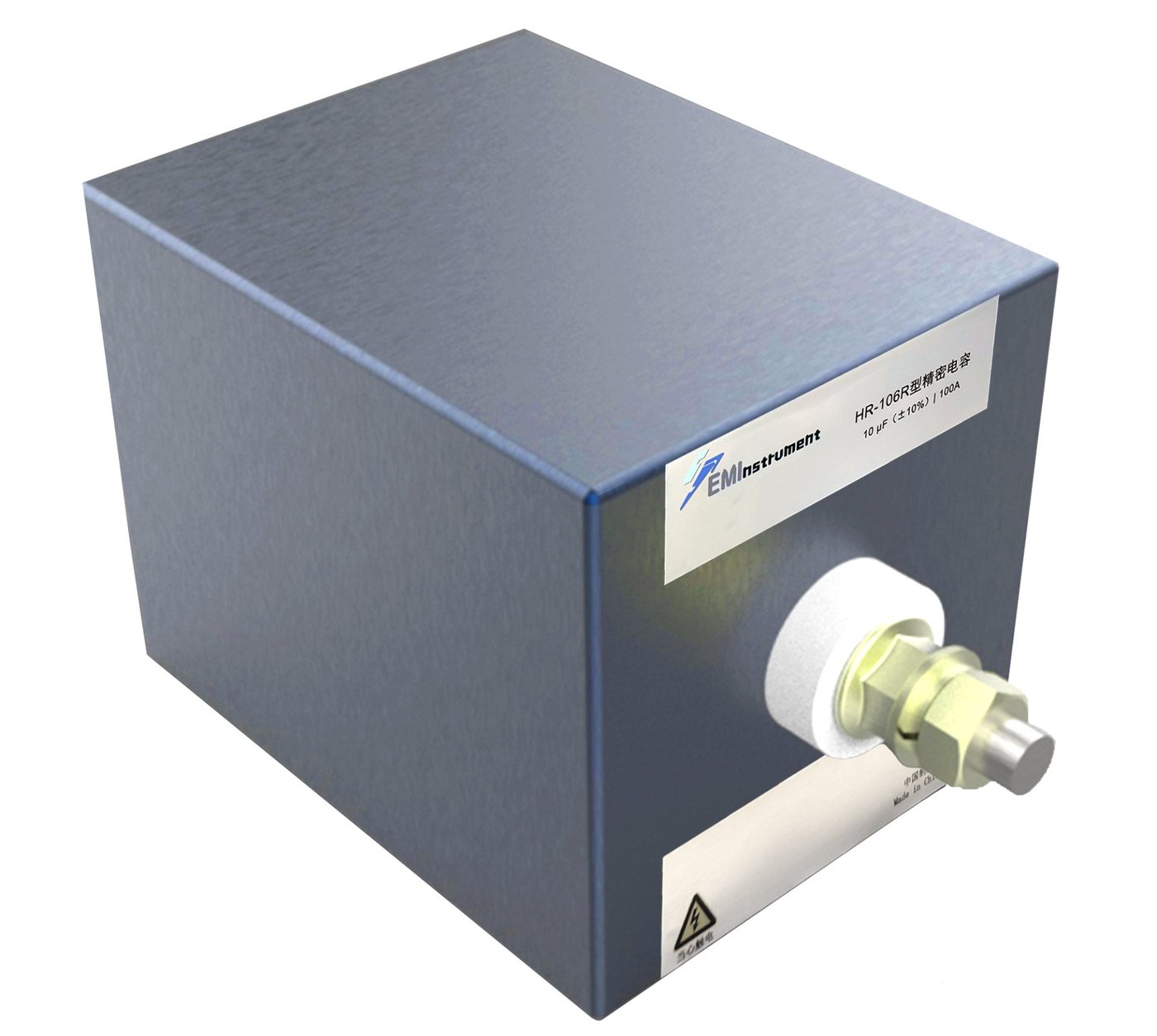

TC-106	10 µF	±10%	600 VDC / 275 VAC(50/60Hz) / ≥250 VAC(400Hz)	100 A（连续，良好通风环境）	CS101 测试中提供低射频阻抗，准确测量 EUT 产生的传导电流

接口为螺栓形式，可根据用户要求调整。

共差模分离器

型号	频率范围	共模 / 差模抑制比	额定功率	尺寸 / 重量

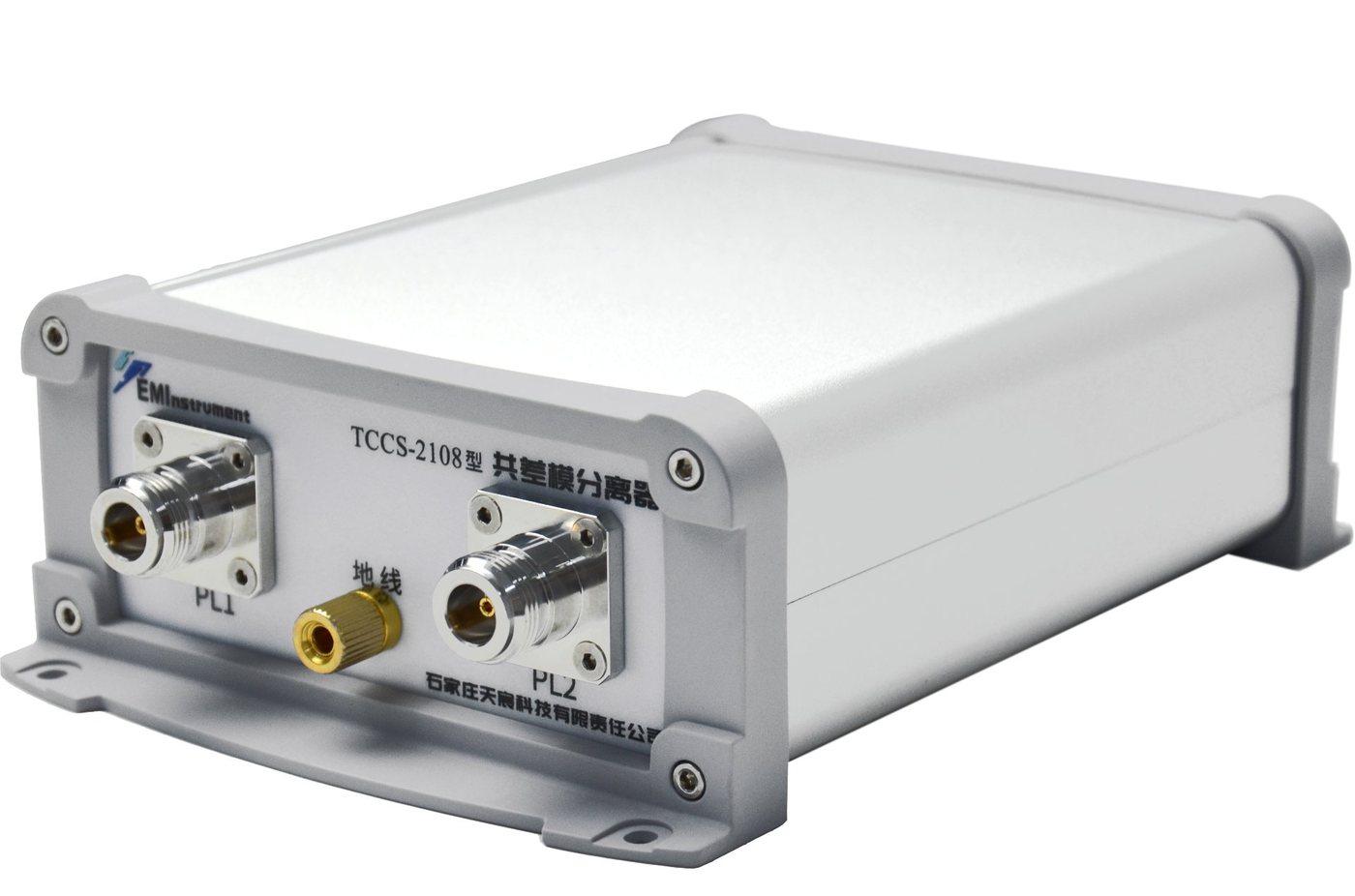

TCCS-2108-NS4 / S4	10 kHz ~ ≥108 MHz	均不小于 30 dB	射频输入 ≤ +23 dBm	185×55×130 mm，≤1 kg

对 EUT 相线 / 中线两路电源线上的传导发射信号进行共模和差模分离，供频谱仪、EMI 接收机测量共模 / 差模传导发射。标配射频线缆 4 根、50 Ω 射频负载 1 个。

05

专用测试装置

SPECIAL TEST DEVICE

TC311 三同轴法射频同轴电缆屏蔽性能测试装置，用于测量射频同轴线缆表面转移阻抗。按照国家标准《金属通信电缆试验方法》设计，结构满足试验方法 B 要求，全自主可控型。

项目	参数
型号	TC311
频率范围	10 kHz ~ 100 MHz
动态范围	不低于 100 dB（视矢量网络分析仪情况决定）
适配线缆尺寸	ø 0.6 mm ~ ø 5.5 mm
可测线缆	RF 0.81、RF 1.13、RG 178、LMR-100、RG 316、RG 316D、RG 174、RG 405、RG 58、RG 141、RG 402、RG 142、RG 400、SFF 50-5-1、SYV 50-5 等
连接器	3.5 mm SMA 型射频接口
尺寸 / 重量	397 × 70 × 70 mm，≤ 3.6 kg
配套	10 种尺寸半圆夹片与短路夹片

06

EMI 滤波器优化设计软件

EFODS SOFTWARE

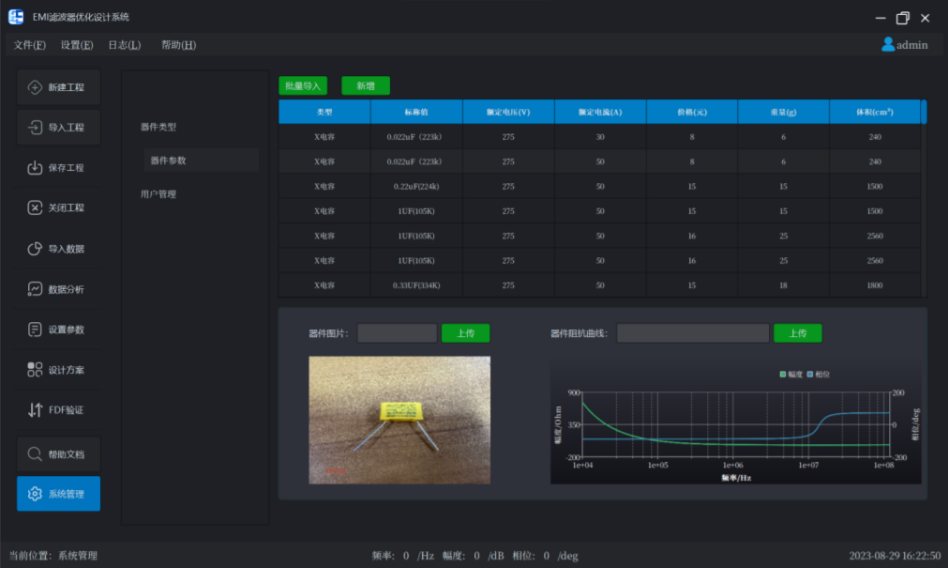

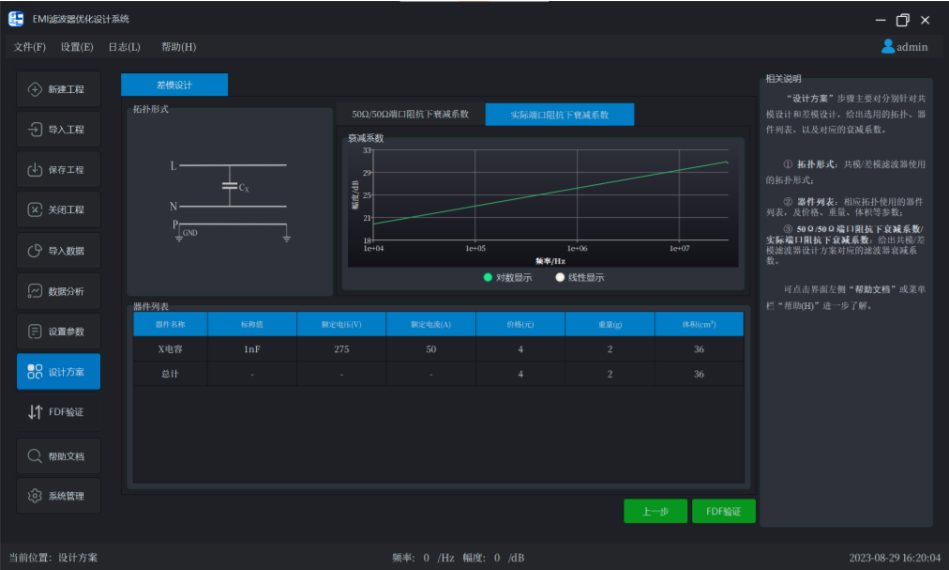

EMI 滤波器优化设计软件（EMI Filter Optimization Design Software，EFODS）与常用器件数据库（FCA）协同工作：基于被测设备传导发射实测数据与阻抗数据，通过自研算法完成 EMI 滤波器优化设计。

项目	指标
设计频段	10 kHz ~ 30 MHz
输出内容	EMI 滤波器主要设计参数，成本、体积、重量预估数值
设计能力	滤波器阶数不少于 2 阶，衰减系数满足实测衰减要求
预估误差	元器件成本、体积、重量预估误差不大于 30%（不含壳体、线缆等配套）
FCA 数据库	容量不少于 1000 条，交付含常用器件初始数据不少于 100 条，支持用户自行修改
运行环境	Windows 10 / 11（兼容 Windows 7 / 8）

支持工程文件新建与导入、传导发射数据与噪声源阻抗数据导入、拓扑推荐与设计约束输出、滤波器硬件设计结果验证，具备用户管理与数据库管理功能。
